Реле напряжения РНПП-311М предназначено для защиты трехфазных потребителей от основных видов аварии в электрической сети, таких как:
- выход действующего значения напряжения за пределы допустимоых порогов;
- нарушения чередования и слипание фаз;
- нарушения полнофазности и симметричности сетевого напряжения.
Устройство контроллирует основные параметры электрической сети и при их отклонении отключает нагрузку.

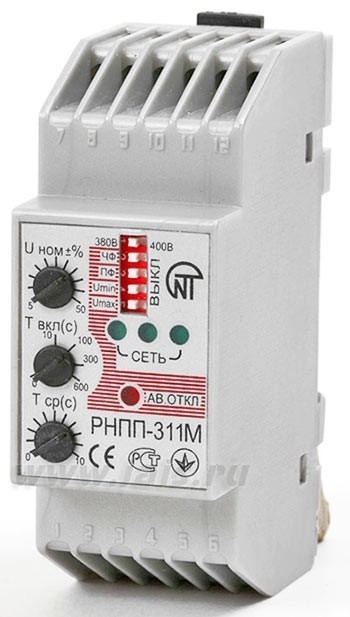

Светодиоды на лицевой панели реле индицируют:
- наличие напряжения в сети;
- состояние нагрузки (включена или отключена);
- вид возникшей аварии.
Регулировочные потенциометры позволяют пользователю установить:
- порог минимально/максимально допустимого значения напряжения (в процентах от номинального напряжения);
- задержку времени включения нагрузки после восстановления параметров сети;
- время срабатывания отключения нагрузки при всех видах аварий сетевого напряжения.
С помощью переключателей на лицевой панели устройства пользователь может выбрать тип контролируемой сети 380 / 400В, а также включить или отключить контроль следующих параметров сети:
- чередования и слипания фаз;
- полнофазности и симметричности сетевого напряжения;
- пониженния напряжения;
- повышенния напряжения.
Соответствующие комбинации положения переключателей позволяют РНПП-311М работать в различных режимах, как:
- режим полного контроля напряжения сети;
- режим контроля минимального/максимального напряжения;
- режим контроля минимального напряжения;
- режим контроля максимального напряжения;
- режим контроля наличия фаз;
- режим контроля неправильного чередования и наличия слипания фаз;
- режим контроля перекоса фаз, и в других режимах.
Контроль наличия фаз сохраняется при любом положении переключателей в том числе, когда они находятся в положении ВЫКЛ.
Предусмотрена возможность подключения оперативного питания 24В (под заказ).
