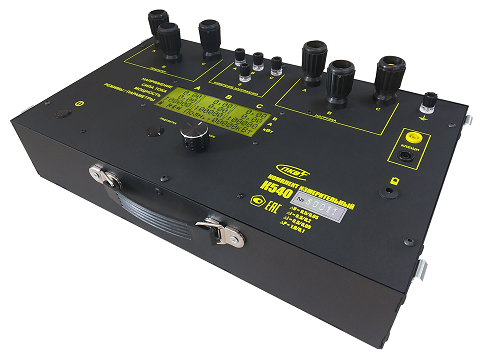

Комплект измерительный К540 представляет собой переносной прибор. Комплект предназначен для измерений силы тока, напряжения и мощности в однофазных и трёхфазных, трёхпроводных и четырёхпроводных цепях переменного тока, при равномерной и неравномерной нагрузках фаз.
Комплект позволяет измерять силу тока по фазам непосредственно, с помощью измерительных трансформаторов с номинальным вторичным током 5 А, а также с помощью клещей – преобразователей тока с коэффициентом преобразования 10 мВ/А или 1 мВ/А.
Область применения комплекта – промышленные предприятия, монтажно-наладочные организации, энергосистемы, измерительные лаборатории.
Комплект предназначен для эксплуатации в закрытых, сухих и отапливаемых помещениях, при температуре окружающего воздуха от минус 20 до плюс 40 ºC и относительной влажности до 80 %, при температуре 25 °C.
Допускается эксплуатация комплекта в условиях сухого тропического климата - исполнение ТС, категории 4.2 по ГОСТ 15150-89.
| Параметр | Значение |
| Диапазон измерения напряжения переменного тока, В | 3,00…600 |
| Нормирование погрешности в рабочей области частот, Гц | 45…450 |
| Диапазон измерения силы переменного тока с относительной погрешностью: - (10,0…1,0%) встроенные датчики, А - (1,0…0,5%) встроенные датчики, А - (дополнительная погрешность ТК) внешние токовые клещи, А - (дополнительная погрешность УТТ) внешний ТТ УТТ-5М, А - (дополнительная погрешность ТТ) внешний ТТ с вторичным током 5 А, А | — 0,05…1,00 1,00…100 100 и 1000 10…600 до 5000 |
| Диапазон измерения коэффициента мощности (cos φ) | 0,01…1,00 |
| Пределы измерения активной мощности (на 1 фазу): - встроенными датчиками, кВт - токовые клещи, кВт - ТТ УТТ-5М, кВт - ТТ с вторичным током 5 А, кВт | — 60 600 360 3000 |
| Измерение полной мощности, ВА | да |
| Дискретность измерения напряжения, В | 0,01 |
| Дискретность измерения силы тока, мА | 10 |
| Пределы относительной погрешности измерения напряжения, % | ± 0,5/0,05 |
| Пределы относительной погрешности измерения силы тока, % | ± 0,5/0,1 и ± 0,5/0,05 |
| Пределы относительной погрешности измерения мощности, % | ± 1,0/0,1 |
| Габаритные размеры, мм | 420×150×250 |
| Масса, кг | 5±1 |
| Максимальная потребляемая мощность, Вт | 8 |
| Средний срок службы, лет, не менее | 8 |
| № | Наименование | Количество |
| 1 | Комплект измерительный К540 | 1 |
| 2 | Аккумуляторы типоразмера AA (установлены в прибор) | 8 |
| 3 | Зарядное устройство | 1 |
| 4 | Паспорт | 1 |
