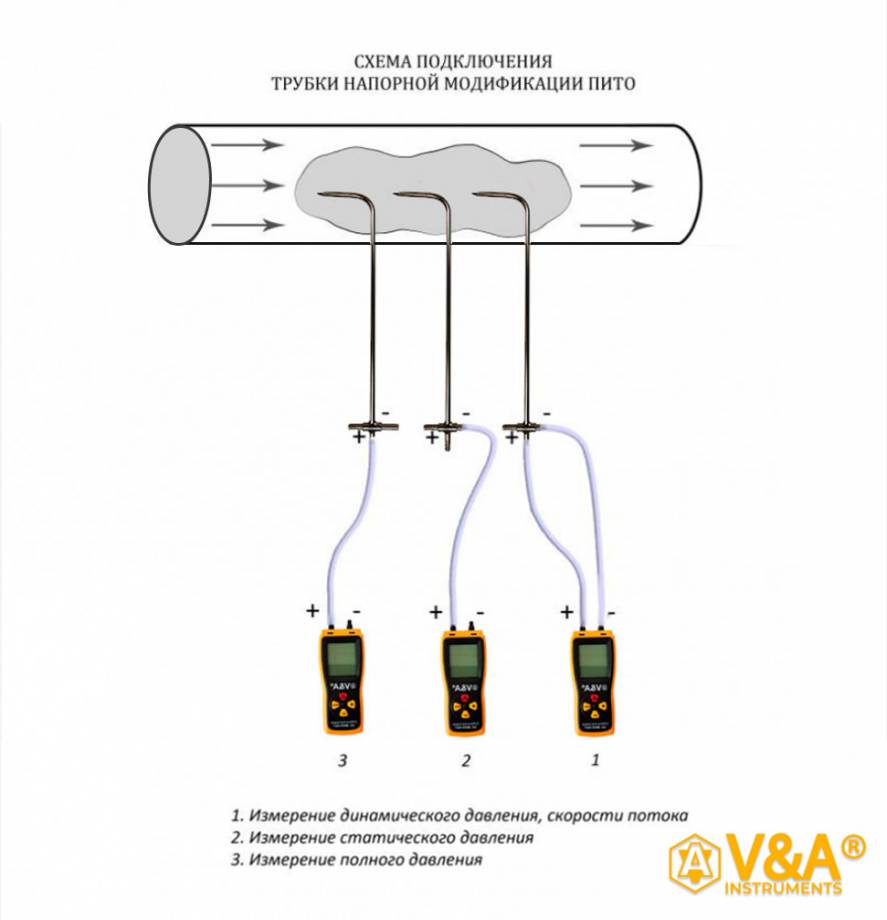

Трубки напорные Пито VA-TP предназначены для измерения скорости и объёма расхода воздушного (газового) потока в комплекте с дифференциальными манометрами или микроманометрами в газоходах и вентиляционных системах. Трубка Пито может применяться в системах вентиляции, кондиционирования и аспирации для контроля скорости воздуха; в теплоэнергетике — при настройке тягодутьевых систем, газоходов и дымососов; в аэродинамических лабораториях — для исследования профиля скоростей потока; при калибровке расходомеров и других измерительных приборов; в образовательных и исследовательских стендах технических вузов.
Изделие изготовлено из коррозионностойкой стали и имеет прямолинейную геометрию зонда, обеспечивающую стабильность показаний и удобство установки в трубопровод.
Межповерочный интервал — 1 год.
Метрологические и технические характеристики
Наименование характеристики | Значение |
Диапазон измерений скорости воздушного (газового) потока, м/с - стандартное исполнение - улучшенное исполнение |
от 4 до 30 от 4 до 60 |
Средний коэффициент преобразования динамического (скоростного) давления Кт | от 0,950 до 1,050 |
Пределы допускаемой относительной погрешности определения среднего коэффициента преобразования трубки δ, % | ±5 |
Основные технические характеристики
Наименование характеристики | Значение |
Габаритные размеры трубок напорных: - длина, см - наружный диаметр трубки, мм - длина наконечника трубки, мм |
36 0,7 126 |
Масса, кг | 0,210 |
Условия эксплуатации: - температура атмосферного воздуха, °С - температура газового (воздушного) потока, °С - относительная влажность, % |
от -40 до +60 от -40 до +600 от 5 до 95 |
Средняя наработка до отказа, ч, не менее | 30 000 |
Средний срок службы, лет | 10 |
Комплектность средства измерений:
