Дефектоскоп МД-4К представляет собой намагничивающее устройство, предназначенное для контроля стальных объектов магнитопорошковым методом: сварных соединений, строительных металлоконструкций, подъемных механизмов, котельных установок и др.
Дефектоскоп МД-4К — это, по сути, два намагничивающих блока, соединенные между собой шарнирным магнитопроводом или тросовой перемычкой. Намагничивающие блоки имеют проушины для крепления полюсных наконечников, которые фиксируются стопорным винтом. Намагничивающие блоки могут использоваться как вместе с магнитопроводом или перемычкой, так и без них.
Дефектоскоп МД-4К может использоваться при температуре окружающего воздуха от -40 до +50°С.
ТУ 427631-022-12719185-2010
Технические характеристики
| № | Наименование параметра | Значение |
| 1. | Максимальная напряженность поля у полюсов блоков намагничивания | не менее 1100 А/см |
| 2. | Усилие отрыва блоков намагничивания от ферромагнитной поверхности | 35-40 кгс |
| 3. | Средний размер контролируемого при дефектации участка на поверхности детали | 120 мм |
| 4. | Габаритные размеры: | |
| намагничивающего блока | Ø 53х55 мм | |
| диаметр шарнирного магнитопровода | 30 мм | |
| длина тросовой перемычки | 500 мм | |
| сумки-контейнера | 375х295х70 мм | |
| 5. | Масса намагничивающего блока | 0,7 кг |
| 6. | Масса полного комплекта дефектоскопа | 5,4 кг |
Сравнительная таблица технических характеристик магнитных дефектоскопов
| № | Наименование параметра/Значение | МД-4К | МД-4КМ | МД-6 | МД-6К | УН-К |
| 1. | Напряженность магнитного поля на торцевых поверхностях намагничивающих блоков, А/см, не менее | 850 | 800 | 800 | 850 | 835 |
| 2. | Сила отрыва намагничивающих блоков, кг, не менее | 30 | 30 | 30 | 30 | 15 |
| 3. | Расстояние на контролируемой поверхности между полюсными наконечниками, мм | 90...120мм | 90...120мм | 90...120мм | 90...120мм | 90...120мм |
| 4. | Наличие проушины для присоединения полюсных наконечников | нет | есть | есть | нет | нет |
| 5. | Комплект сменных наконечников, входящих в состав магнитоскопа, пар | — | 6 | 6 | — | — |
| 6. | Наличие шарнирного магнитопровода | есть | есть | есть | есть | нет |
| 7. | Габаритные размеры, мм: | |||||
| намагничивающего блока | Ø53х55 | Ø53х55 | 44х44х55 | 44х44х55 | Ø54х150 | |
| диаметр шарнирного магнитопровода, мм | 30 | 30 | 30 | 30 | — | |
| длина тросовой перемычки, мм | 500 | 500 | 500 | 500 | 500 | |
| сумки-контейнера | 375х295х70 | 375х295х70 | 375х295х70 | 375х295х70 | 400х300х80 | |
| 8. | Масса намагничивающего блока, кг | 0,7 | 0,7 | 0,6 | 0,6 | 0,6 |
| 9. | Масса полного комплекта дефектоскопа, кг | 5,4 | 5,4 | 5,3 | 5,3 | 2,5 |

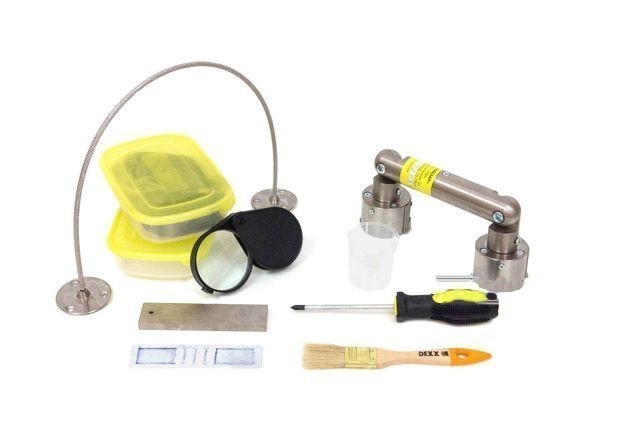

Комплект поставки МД-4К
| Наименование | Количество |
| Намагничивающие блоки | 2 |
| Шарнирный магнитопровод | 1 |
| Мерка для порошка | 1 |
| Емкость для порошка и суспензии | 1 |
| Тросовая перемычка | 1 |
| Лупа | 1 |
| Кисть | 1 |
| Отвертка | 1 |
| Сумка–контейнер | 1 |
